Un mur en parpaings peut sembler solide comme un roc. Pourtant, sans liaison correcte entre ses différentes parties, il risque de se fissurer, de se déformer ou de mal résister aux efforts du vent et du bâtiment. C’est là qu’intervient le chaînage : une armature en béton armé qui solidarise la maçonnerie et contribue à sa stabilité.
Horizontal ou vertical, il ne se pose pas au hasard. Dimensions, ferraillage et mise en œuvre dépendent notamment du type de construction, de l’épaisseur du mur et des règles locales. Voici comment comprendre son rôle et préparer un chantier dans les règles de l’art.
À quoi sert le chaînage d’un mur en parpaing ?
Le chaînage est un élément en béton armé intégré à la maçonnerie. Il relie les murs entre eux et répartit certains efforts, au lieu de laisser chaque portion travailler isolément. Imaginez une caisse : ses panneaux sont bien plus stables lorsqu’ils sont reliés solidement aux angles. Le principe est comparable pour les murs.
On distingue principalement deux types de chaînages :
- Le chaînage horizontal, réalisé au niveau des planchers, en tête de mur ou à d’autres endroits prévus par les plans. Il ceinture la construction et lie les murs entre eux.
- Le chaînage vertical, disposé notamment dans les angles, aux jonctions de murs et à certains endroits définis par le projet. Il contribue à relier les chaînages horizontaux et à stabiliser la maçonnerie.
Le chaînage aide à limiter l’apparition de fissures dues aux mouvements du bâtiment, aux variations de température ou aux efforts exercés sur la structure. En zone sismique, la continuité des liaisons est particulièrement importante : le dimensionnement et les dispositions à respecter doivent alors être vérifiés avec une attention renforcée.
Attention, le chaînage ne transforme pas un mur mal conçu en mur solide. Il ne remplace ni des fondations adaptées, ni un linteau correctement dimensionné, ni une étude structurelle lorsque celle-ci est nécessaire. Sur un chantier, je rappelle souvent qu’une armature bien posée ne peut pas corriger une erreur faite en dessous.
Où placer les chaînages horizontaux et verticaux ?
Le plan de construction doit indiquer les chaînages nécessaires et leur emplacement. Pour une maison individuelle classique, on rencontre fréquemment des chaînages horizontaux en tête des murs et au niveau des planchers. Des dispositions supplémentaires peuvent être prévues selon la configuration du bâtiment, sa hauteur, ses ouvertures ou les contraintes du terrain.
Les chaînages verticaux sont généralement prévus aux angles, aux croisements de murs et à certains points de la structure. Leur position doit permettre une liaison efficace avec les chaînages horizontaux. Selon le projet, ils peuvent aussi être nécessaires près de certaines ouvertures, mais ce point ne se décide pas à l’œil : les jambages et les linteaux doivent être étudiés en fonction des charges et des règles applicables.
Dans un mur de clôture, une annexe ou un bâtiment existant, les besoins ne sont pas forcément les mêmes que pour une maison neuve. La longueur du mur, son exposition au vent, la nature du sol et la présence d’un portail, par exemple, influencent la conception. Un grand mur de clôture sans retour ni renfort peut être soumis à des efforts importants, même s’il ne porte pas de plancher.
Quelles dimensions pour un chaînage de mur en parpaing ?
Il n’existe pas une dimension unique valable pour tous les murs. La section du chaînage dépend notamment de l’épaisseur de la maçonnerie, des charges à reprendre, de la portée, de la configuration du bâtiment et des prescriptions de calcul. Les règles de construction applicables et les plans d’exécution font foi.
Sur un mur en blocs de 20 cm, un chaînage horizontal intégré dans un bloc en U de largeur adaptée est une solution courante. On entend souvent parler de sections autour de 15 × 15 cm ou de 20 × 20 cm, mais ces valeurs ne sont pas des dimensions universelles à recopier d’un chantier à l’autre. La géométrie réelle dépend du bloc, de l’enrobage nécessaire et du ferraillage prévu.
Le ferraillage, lui aussi, doit être choisi selon le projet. Des armatures préfabriquées, souvent appelées « chaînages », existent en plusieurs sections et configurations. Vérifiez leur compatibilité avec le bloc de coffrage et les indications du plan. Ajouter des barres « pour être sûr » n’est pas toujours une bonne idée : un ferraillage trop dense peut empêcher le béton de bien enrober les aciers.
Pour une construction neuve, ne remplacez pas les indications du bureau d’études ou du constructeur par une dimension trouvée sur un forum. Pour une modification structurelle, une grande ouverture ou un mur porteur, faites valider la solution par un professionnel compétent. Quelques centimètres de béton en plus ne remplacent pas un dimensionnement.
Matériel et préparation avant la pose
Une bonne mise en œuvre commence avant l’arrivée de la bétonnière. Les blocs doivent être posés à niveau, les emplacements des chaînages repérés et les aciers disponibles en quantité suffisante. C’est moins spectaculaire que de couler du béton, mais c’est souvent ce qui évite les erreurs coûteuses.
- Blocs de chaînage en U ou éléments de coffrage adaptés à l’épaisseur du mur ;
- armatures prévues pour le projet et accessoires de liaison ;
- fil à ligaturer et pince ;
- cales adaptées pour maintenir l’enrobage des aciers ;
- béton conforme aux prescriptions du chantier ;
- niveau, cordeau, mètre et matériel de protection individuelle.
Avant de commencer, contrôlez les angles, l’alignement du mur et la position des attentes verticales. Les aciers ne doivent pas reposer au fond du bloc ni toucher les parois. L’enrobage protège l’acier et permet au béton de l’entourer correctement. Les valeurs à respecter dépendent de l’exposition et des prescriptions du projet : suivez les plans et les documents techniques applicables.
Comment réaliser un chaînage horizontal ?

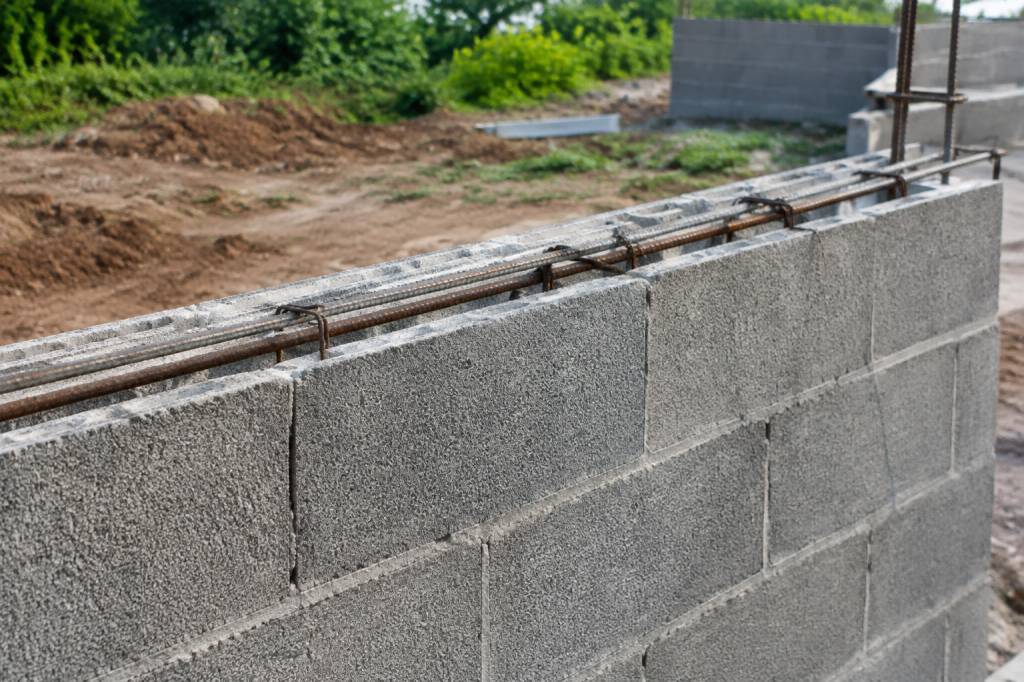

La méthode la plus courante consiste à utiliser des blocs en U disposés sur le rang prévu. Ils servent de coffrage perdu et accueillent les armatures ainsi que le béton.
- Préparez le support. Vérifiez que le dernier rang est propre, stable et correctement réglé. Retirez les morceaux de mortier qui gêneraient la pose.
- Posez les blocs en U. Alignez-les soigneusement et contrôlez le niveau. Un chaînage qui suit une ligne ondulée ne rendra pas le mur plus élégant, même sous l’enduit.
- Installez les armatures. Placez-les selon le plan, avec les recouvrements et les liaisons prescrits. Attachez-les pour éviter qu’elles ne bougent pendant le bétonnage.
- Vérifiez la continuité. Aux angles et aux jonctions, les aciers doivent assurer une liaison cohérente avec les autres éléments. Les détails d’ancrage et de recouvrement ne s’improvisent pas.
- Coulez le béton. Remplissez les blocs sans déplacer les armatures. Répartissez le béton soigneusement et évitez les vides, sans provoquer de ségrégation.
- Protégez la prise. Respectez les conditions de mise en œuvre et de cure adaptées à la météo. Le gel, la chaleur excessive ou un séchage trop rapide peuvent compromettre le résultat.
Un petit épisode de chantier me revient souvent : un bricoleur avait soigneusement ligaturé ses aciers, puis les a déplacés en marchant dessus pour atteindre l’autre côté du mur. Le ferraillage était impeccable… jusqu’au dernier pas. Prévoyez un accès de travail et contrôlez la position des armatures juste avant le coulage.
Et pour le chaînage vertical ?
Le chaînage vertical se réalise généralement dans des blocs d’angle, des blocs adaptés ou un coffrage prévu à cet effet. Les armatures sont mises en place de manière à être reliées aux attentes des fondations et aux chaînages horizontaux, conformément aux plans.
La continuité est essentielle. Une barre qui s’arrête juste avant le chaînage supérieur ne joue pas le même rôle qu’une armature correctement ancrée. Les longueurs de recouvrement, les ancrages et la position des aciers varient selon le calcul et les règles applicables : ne les déduisez pas de la seule hauteur du mur.
Lors du remplissage, veillez à ce que le béton descende correctement dans la réservation. Un béton trop sec, versé dans un espace étroit et mal rempli, peut laisser des cavités. Si le chantier prévoit plusieurs étapes de coulage, les reprises doivent être traitées selon les indications du professionnel responsable.
Les erreurs à éviter sur le chantier
- Choisir les dimensions au hasard. Un chaînage doit correspondre à la maçonnerie et au projet, pas simplement au produit disponible au dépôt.
- Oublier la liaison entre les éléments. Les chaînages horizontaux et verticaux doivent être conçus comme un ensemble continu, avec des ancrages appropriés.
- Laisser les armatures toucher le coffrage. Sans enrobage correct, l’acier est moins bien protégé et le béton peut mal remplir son rôle.
- Couper ou plier une barre sans validation. Une modification peut compromettre l’ancrage ou la continuité du ferraillage.
- Couler sans vérifier les niveaux et les réservations. Après le bétonnage, corriger une erreur devient nettement moins amusant — et plus coûteux.
- Confondre chaînage et linteau. Le linteau reprend les charges au-dessus d’une ouverture ; le chaînage assure une fonction de liaison. Certaines solutions peuvent combiner des rôles, mais leur conception doit être prévue.
Quand faire appel à un professionnel ?
Pour un petit ouvrage simple, les plans et prescriptions du fabricant peuvent guider la réalisation, à condition de les suivre précisément. En revanche, sollicitez un professionnel si le mur est porteur, si une ouverture importante est créée, si le bâtiment présente des fissures, si le terrain est en pente ou si la construction se situe dans une zone soumise à des exigences particulières, notamment sismiques.
Faites également vérifier le projet lorsqu’il s’agit d’un mur de soutènement. Un chaînage classique ne suffit pas à reprendre la poussée des terres : il faut une conception adaptée, tenant compte de la hauteur, du drainage, du sol et des charges derrière le mur.
Le bon réflexe est simple : avant de poser les blocs, repérez les chaînages sur les plans et vérifiez les armatures, les sections et les points de liaison. Un mur bien préparé se monte plus sereinement, et un chaînage bien exécuté reste discret une fois le chantier terminé. C’est souvent le signe d’un travail bien fait : on ne le remarque pas, mais il tient la maison ensemble.
